АББ 3BHB004661R0101

Обзор продукта

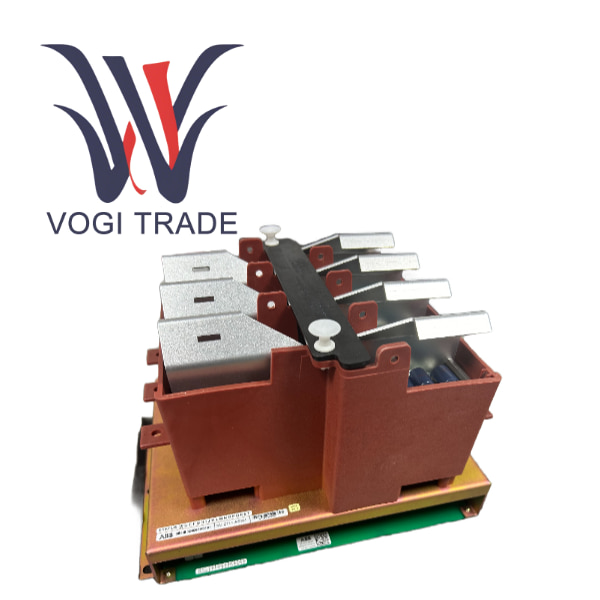

ABB KUC711AE101 — это специализированный высокопроизводительный внутренний силовой модуль, разработанный и изготовленный компанией ABB для серии управления питанием и контроля линеек промышленных приводов и систем автоматизации.3BHB004661R0101Это не автономное устройство электропитания, которое можно напрямую использовать для распределения на местах, а глубоко интегрированное в более сложное силовое электронное оборудование ABB в качестве основной функциональной подсистемы. Основная задача компании — обеспечить высокостабильный, изолированный и чистый источник питания постоянного тока для схем управления затворами силовых полупроводниковых устройств. В силовых электронных системах качество сигнала управления затвором напрямую определяет скорость переключения/выключения, потери и надежность основных силовых переключателей. А KUC711AE101 — это энергетическое ядро, обеспечивающее стабильную работу этого критического звена.

Функциональные особенности продукта

Основные функции и характеристики специализированного источника питания затвора основаны на ключевой роли источника питания в силовых электронных системах, обеспечивающей экологически чистую энергию для драйверов ворот.

Затворам силовых полупроводников требуются точные, быстрые и изолированные импульсы напряжения для управления их состояниями переключения.KUC711AE101отвечает за преобразование электрической энергии из системной шины или вспомогательного источника питания в малошумящее, высокостабильное напряжение постоянного тока, предназначенное исключительно для использования драйвером ворот.

Электрическая изоляция и обеспечение безопасности

Цепь привода ворот должна быть электрически изолирована от силовой цепи высокого напряжения для защиты цепи управления низкого напряжения и безопасности операторов. Этот силовой модуль включает в себя изолирующий трансформатор высокого напряжения или преобразователь постоянного тока в постоянный, обеспечивающий этот важный изолирующий барьер.

Высокая надежность и прочность

Являясь продуктом промышленного класса компании ABB, этот силовой модуль предназначен для работы в суровых электромагнитных условиях. KUC711AE101 должен быть способен противостоять высоким помехам dv/dt и di/dt, возникающим при переключении основной цепи питания, и обеспечивать стабильность собственного выхода, предотвращая ложное срабатывание или отказ привода из-за помех в питании.

Компактный и интегрированный дизайн

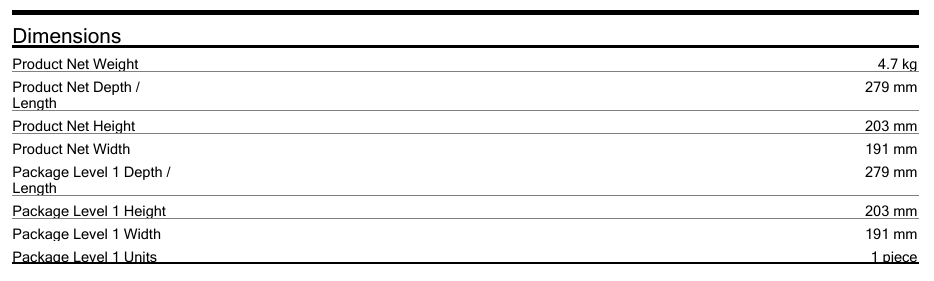

Несмотря на вес 4,7 кг, его размер относительно компактен, что облегчает интеграцию в блок питания компактного преобразователя частоты. Эта интегрированная конструкция уменьшает количество внешних проводов и повышает общую надежность и удельную мощность системы.

Упрощенное обслуживание системы

Благодаря интеграции функции электропитания ворот в специальный модуль при возникновении неисправности, связанной с приводом ворот в комплексе PMAC, весь блок питания можно быстро и точно заменить без необходимости ремонта сложной силовой цепи, что значительно сокращает время простоя.

Применимый сценарий

Аварийное отключение ключевого компрессора газа крекинга на заводе по производству этилена

На установке крекинга этилена на крупном химическом заводе ключевой компрессор газа для крекинга, приводимый в действие инвертором среднего напряжения ABB, внезапно отключился и остановился. Вся производственная линия была вынуждена остановлена, что привело к убыткам до нескольких миллионов долларов в час. Инженеры на месте использовали диагностическое программное обеспечение, чтобы определить, что запись о неисправности указывает на сбой питания привода ворот.

После предварительного расследования возникло подозрение, что возникла проблема с питанием блока управления внутри блока питания инвертора. Этот источник питания отвечал за обеспечение энергией сотен параллельных модулей IGBT. Поскольку завод расположен недалеко от побережья, воздух содержит большое количество соли, а оборудование работает непрерывно в течение многих лет, возможно, электролитические конденсаторы внутри блока питания состарились, что привело к увеличению пульсаций выходного напряжения, из-за чего он не смог стабильно управлять IGBT в условиях высокой нагрузки, что привело к срабатыванию защиты.

Команда технического обслуживания немедленно активировала оригинальный заводской модуль питания для ворот ABB KUC711AE101 3BHB004661R0101 со склада запасных частей. После нескольких часов экстренной замены и испытаний компрессор успешно перезапустился, и производственная линия вернулась в нормальное состояние. Этот инцидент подчеркивает решающую роль оригинального заводского модуля питания в обеспечении бесперебойной работы основного оборудования в непрерывных технологических процессах.
