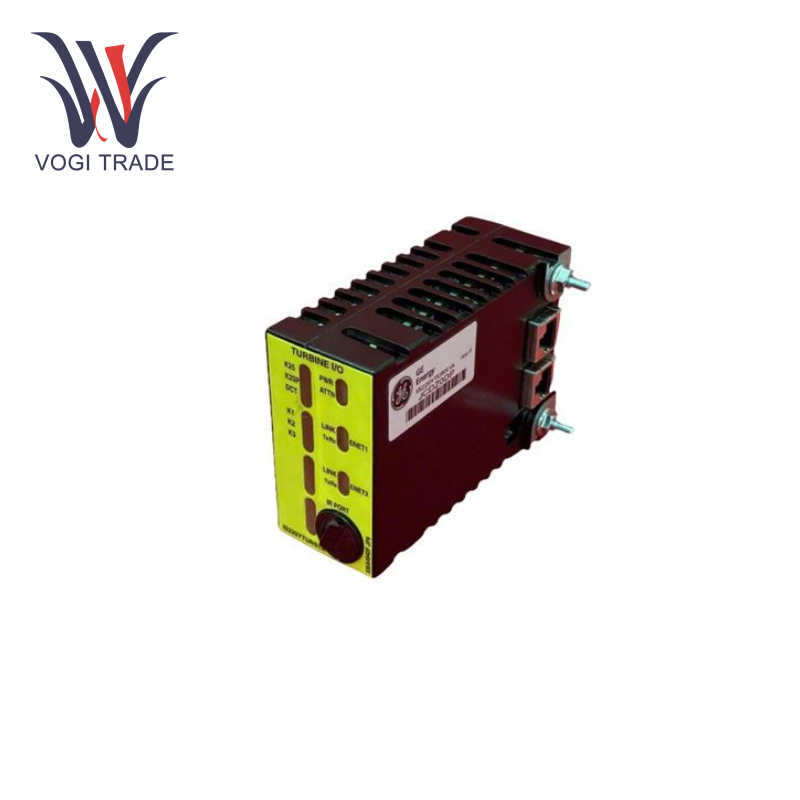

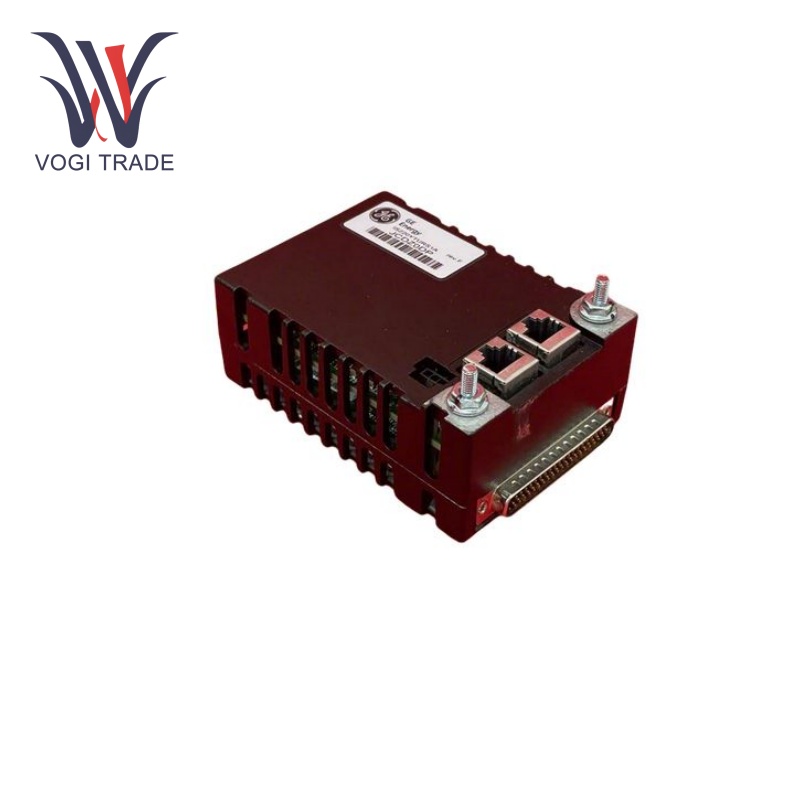

GE IS220YTURS1A

Параметры работы

Номинальный источник питания:24 В постоянного тока

Диапазон рабочего напряжения:от 18 В постоянного тока до 32 В постоянного тока

Входной ток:Обычно 3 мА при 24 В постоянного тока

Входное сопротивление:4,7 кОм

Тип ввода:Цифровой сигнал (сухой контакт или вход по напряжению)

Максимальный выходной ток:500 мА на выход

Выход Тда:Открытый коллектор с максимальным напряжением 30 В постоянного тока.

ЛюксЦзин Емкость:12 Вт на выходной канал

Уровни выходного напряжения:Высокий (обычно 24 В постоянного тока) и низкий (0 В)

Протокол:Profinet (для высокоскоростной связи Ethernet)

Скорость передачи данных:100 Мбит/с (стандартно для сетей Profinet)

Ethernet-соединение:Поддерживает промышленный Ethernet, предназначенный для плавной интеграции в сеть Profinet для передачи данных в реальном времени.

Рейтинг защиты от проникновения:IP20 (предназначен для использования внутри помещений, обычно устанавливается в корпусах или панелях управления)

Диагностика и обнаружение неисправностей:Модуль включает в себя встроенные диагностические функции для обнаружения и сообщения о неисправностях полевых устройств, проводки или проблем со связью, что повышает надежность системы и упрощает обслуживание.

Контроль в реальном времени:Обеспечивает высокоскоростной обмен данными в режиме реального времени между модулем и другими устройствами РСУ Mark VIe для точного управления процессом.

Особенности продукта

Обработка сигналов турбины:Этот модуль служит интерфейсом для различных датчиков и устройств турбины в системах управления турбиной Mark VIe, обрабатывая, среди прочего, скорость турбины, датчики пламени.

Функциональность регистрации данных:Его универсальность распространяется на регистрацию данных, позволяя пользователям контролировать датчики в режиме реального времени благодаря множеству каналов ввода и вывода. Считыватель может принимать сигналы различных типов, например аналоговые и цифровые, и преобразовывать их в формат, которым может управлять система управления. Кроме того, GE IS220YTURS1A также может генерировать управляющие сигналы для управления внешними устройствами, такими как реле, соленоиды и клапаны.

Резервирование и надежность:GE IS220YTURS1A включает резервные элементы конструкции, обеспечивающие высокую надежность и доступность в критических случаях управления турбиной. Это могут быть резервные источники питания, дублированные пути связи и дублированные схемы обработки сигналов.

Интерфейс связи:GE IS220YTURS1A имеет интерфейс связи Ethernet, который обеспечивает связь с другими компонентами системы управления, включая контроллер и человеко-машинный интерфейс. Он способен в режиме онлайн передавать в центр управления данные и информацию о состоянии турбины в режиме реального времени, а также получать команды управления и параметры конфигурации из центра управления.

Диагностика и мониторинг: GE IS220YTURS1A оснащен возможностями самодиагностики и может постоянно отслеживать состояние работоспособности модуля и подключенных устройств. Он может быстро обнаруживать такие неисправности, как потеря сигнала, короткое замыкание, перенапряжение, и сообщать информацию о неисправностях в систему управления, чтобы облегчить быстрый поиск и устранение неисправностей и техническое обслуживание.

Установка

Совместимость клеммной колодки:Он совместим для использования с некоторыми клеммными колодками серии Mark VIe (например, TTURS1C, TRPAS1A, TRPAS2A, TRPGS1B и клеммными колодками TRPGS2B ). Перед установкой убедитесь, что выбрана и установлена ​​правильная клеммная колодка.

Механический монтаж:Модуль механически крепится к клеммной колодке с помощью соответствующих винтов или зажимов. Убедитесь, что модуль надежно закреплен на клеммной колодке, чтобы предотвратить его ослабление или вибрацию во время работы.

Подключение питания и сигналов: Подключите кабель питания к входному разъему питания модуля, убедившись, что напряжение и полярность верны. Затем подключите входные и выходные сигнальные кабели к клемме модуля в соответствии с электрическими схемами и инструкциями по подключению из руководства по эксплуатации.

Ethernet-соединение:Подключите кабель Ethernet к порту Ethernet  модуля, чтобы обеспечить связь с системой управления. Просто убедитесь, что кабель Ethernet хорошо подключен и имеет хорошее качество сигнала.

Область применения

Особенности управления ветряными турбинами:Эта библиотека содержит спецификации физических входов/выходов для аппаратного обеспечения управления ветряными турбинами Mark VIe. Это используется для управления работой турбины; такие как запуск, остановка, контроль скорости и защита от неисправностей.

Электроэнергетика:В энергетической отрасли GE IS220YTURS1A может использоваться в системах управления турбинами других типов, таких как газовые и паровые турбины, для обеспечения безопасной и эффективной работы турбин.

Промышленная автоматизация: GE IS220YTURS1A также может использоваться в некоторых системах промышленной автоматизации и управления процессами, требующих высокоскоростного и надежного управления вводом/выводом, например, управления двигателями, насосами и компрессорами.

Поиск неисправностей

Источник питания:Если модуль не включается или индикатор питания находится в ненормальном состоянии, проверьте правильность напряжения и подключения источника питания. Убедитесь, что входное напряжение находится в пределах указанного уровня и разъем питания подключен.

Проблема с сигналом:Проверьте сигнальные кабели и соединения, если входные и выходные сигналы ненормальны. Убедитесь, что сигнальные кабели надежно подключены и не имеют разрывов и коротких замыканий. Убедитесь, что уровни сигнала и формы сигналов находятся в допустимых пределах.

Проблемы со связью:Если у модуля возникли проблемы со связью с системой управления, проверьте кабель Ethernet и соединение. С подключенным Ethernet все в порядке, сигнал хороший. Убедитесь, что экземпляр имеет правильные сетевые настройки, и, если возможно, проверьте IP-адрес модуля.

Сбои модуля:Если модуль не работает должным образом или вы видите сообщения об ошибках, попробуйте перезагрузить модуль.
