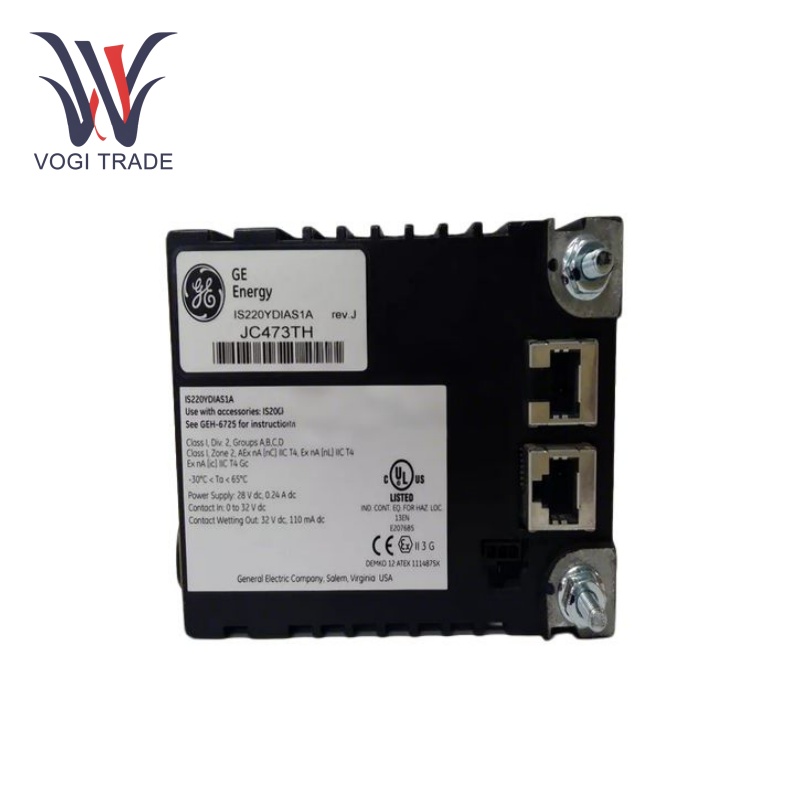

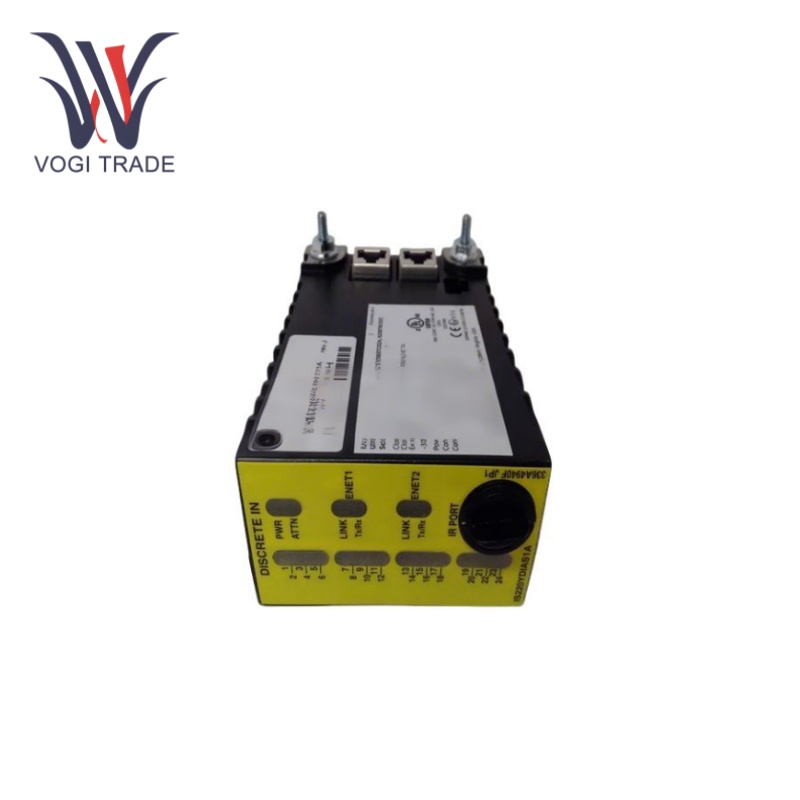

GE IS220YDIAS1A

Номинальный источник питания:24 В постоянного тока

Диапазон рабочего напряжения:от 18 В до 32 В постоянного тока

Потребляемая мощность:Около 0,5 А при 24 В постоянного тока (реальное потребление зависит от подключенных устройств)

Входное напряжение: 0–24 В постоянного тока

Номинальное выходное напряжение:24 В постоянного тока активно

Максимальный выходной ток:500 мА на выход

Тип выхода — открытый коллектор;Максимальное номинальное напряжение составляет 30 В постоянного тока.

Альтернативная емкость:Сёгун 12 Вт за каждый результат

Также читает:Выбор компактных блоков для ввода-вывода Profinet. Подключается к устройствам и сетям с поддержкой Profinet для быстрой и надежной связи.

Скорость передачи:100 Мбит/с (связь Profinet  на базе Ethernet)

Защита от проникновения Рейтинг:IP20

Особенности продукта

Сигнал:Для сопряжения дискретных сигналов от внешних устройств или датчиков с системой управления, считывания состояния этих сигналов и отправки его в систему управления.

Изоляционная защита:Защищает внутреннюю схему модуля от электрических помех или помех, возникающих от подключенных устройств, путем изоляции входных каналов.

Высокоскоростной:GE IS220YDIAS1A может похвастаться таймером быстрого реагирования, который жизненно важен для приложений, требующих мониторинга и управления в реальном времени, поскольку он обеспечивает точный и своевременный сбор данных.

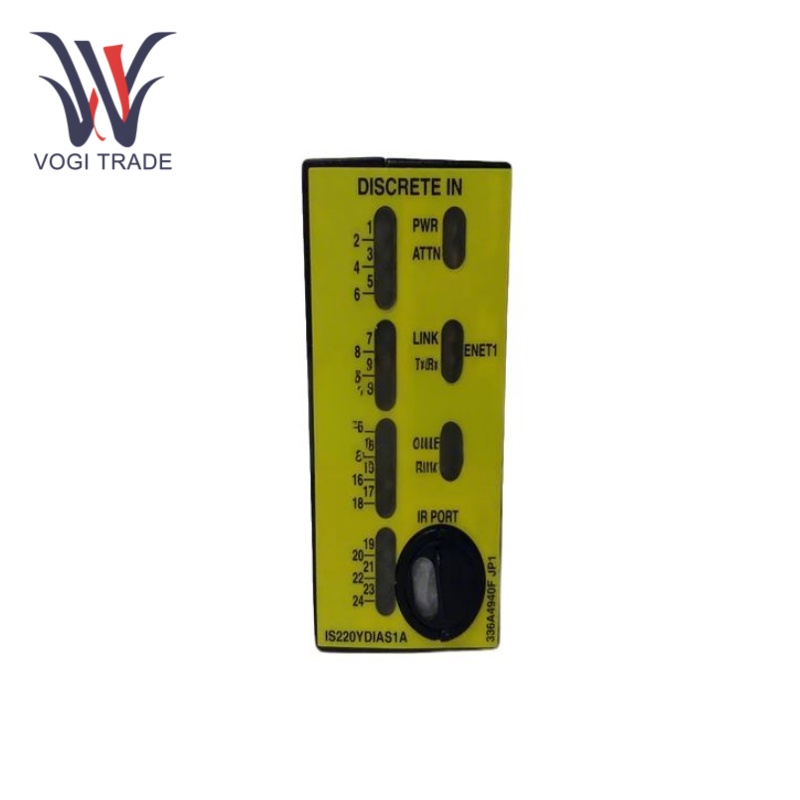

Индикация статуса:GE IS220YDIAS1A включает в себя светодиодные индикаторы или аналогичные функции индикации состояния, которые дают визуальную информацию о состоянии каждого входного канала, а также помогают устранять неполадки и диагностировать проблемы системы.

Совместимость:Поддерживаются определенные клеммные колодки, в том числе IS200STCIS1A и 2A, IS400STCIS1A или 2A или IS400TBCIS2C.

Установка

Монтаж:GE IS220YDIAS1A предназначен для подключения к специальным клеммным колодкам, включая IS200STCIS1A и 2A, IS400STCIS1A или 2A или IS400TBCIS2C.

Силовой разъемдействие:Модуль имеет встроенный блок питания. Подключите кабель питания к доступному источнику питания (в диапазоне номинальных 28,0 В постоянного тока, но не более 32 В постоянного тока).

Прикрутите модуль:Вставьте модуль в клеммную колодку и механически закрепите модуль на шпильках (резьбовых), расположенных с каждой стороны портов Ethernet. Шпильки вставляются в монтажный кронштейн, соответствующий типу клеммной колодки.

Область применения

Управление турбиной:GE IS220YDIAS1A В основном используется в системе управления Speedtronic Mark VIe компании General Electric для промышленного управления газом и паром, используется для регулировки скорости паровой турбины, завершения подвесного тормоза, автоматического определения теплового состояния, выбора режима запуска, повышения скорости, постоянного частота вращения 3000 об/мин, проверка ложного синхронизма генератора, сетевая нагрузка, подъем нагрузки, переключение клапанов и т. д.

Промышленная автоматизация:Системы промышленной автоматизации и управления технологическими процессами этого типа могут получать сигналы от различных датчиков и переключателей, а затем отправлять этот сигнал в систему управления для обработки. Кроме того, GE IS220YDIAS1A имеет возможность распределять выходной сигнал системы управления на различные исполнительные механизмы для облегчения стандартной работы устройства.

Поиск неисправностей

Связь или передача данных отсутствуют:Убедитесь, что кабели Ethernet подключены правильно, схема сети настроена правильно, а IP-адрес модуля соответствует конфигурации сети системы. Проверьте сообщения об ошибках в сети Profinet с помощью диагностических инструментов.

FНеисправные входы/выходы:Проверьте соединения проводов для каждого устройства ввода и вывода. Убедитесь, что все полевые устройства, используемые с данным модулем, поддерживаются и что модуль настроен правильно в соответствии со спецификациями каждого полевого устройства.

Модуль не включается:Убедитесь, что напряжение питания находится в указанном диапазоне. Проверьте проводку и соединения на наличие незакрепленных или поврежденных компонентов. Если проблема не устранена, попробуйте заменить модуль.
