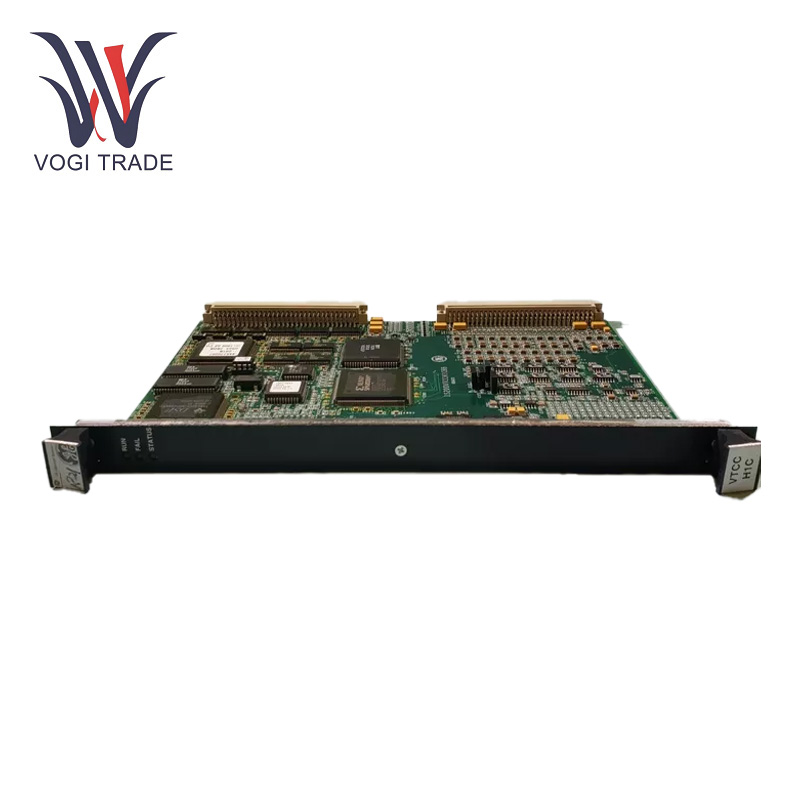

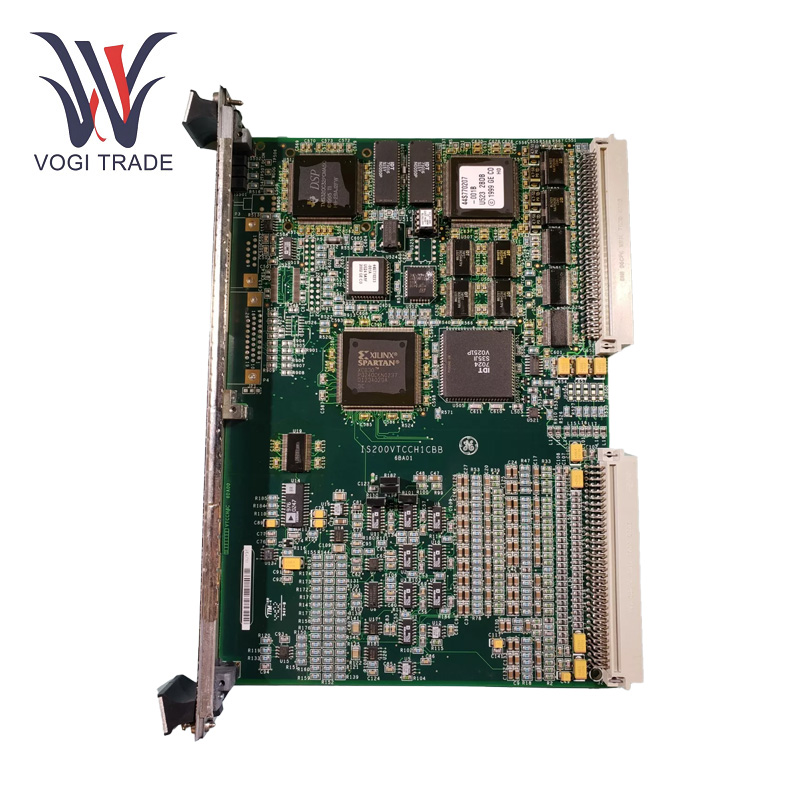

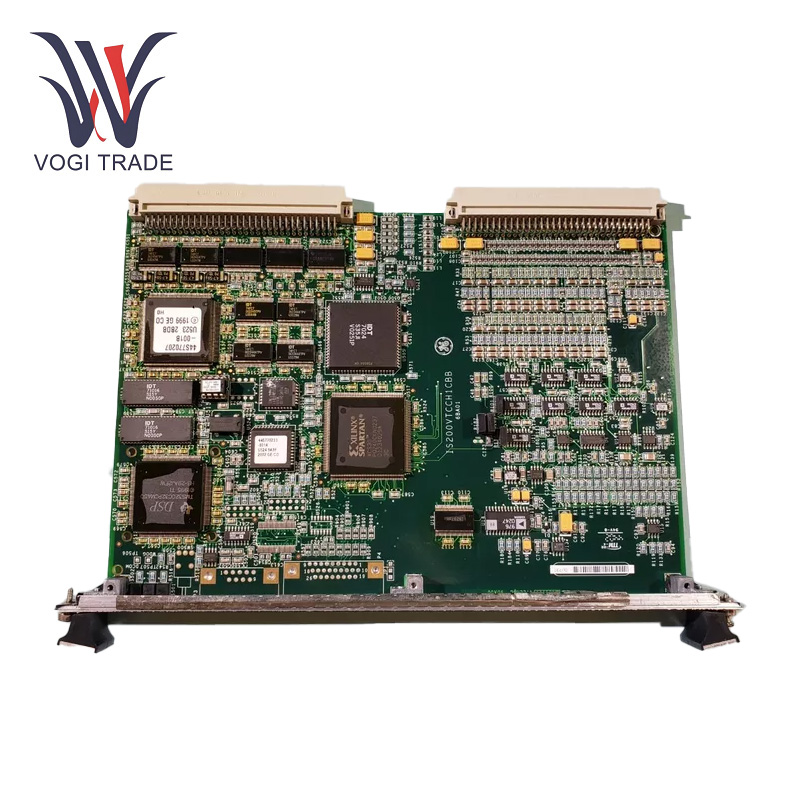

GE IS200VTCCH1C

Параметры работы

Напряжение питания: Работает с источником питания DC 24 В.

Диапазон температуры:-40 ° C до +85 ° C.

Обработка сигнала: Обрабатывает аналоговые и цифровые сигналы, обрабатывая входы от различных датчиков и выходов для управления приводами.

Конфигурация цикла управления:Поддерживает множественные петли управления, что позволяет плотно регулировать параметры турбины, такие как скорость, давление и температура.

Входы и выходы: Способен обрабатывать различные сигналы датчиков и приводов, включая LVDT для точной обратной связи.

Особенности продукта

Общее управление скоростью турбины: GE IS200VTCCH1C является неотъемлемой частью системы, задача которой состоит в том, чтобы контролировать, а также регулировать скорость турбины, чтобы гарантировать безопасную и эффективную работу турбины.

Безопасность и защита: На протяжении всей операции он отслеживает основные параметры и после того, как возникают аномальные условия, он реализует защитные действия.

Взаимодействие с другими компонентами:GE IS200VTCCH1C интерфейсы с другими платами управления турбиной, датчиками и приводами, чтобы сформировать интегрированное решение для контроля турбины.

Температура ввода и преобразование: В своей основе GE IS200VTCCH1C служит входной терминальной платой термопары. Он принимает аналоговые сигналы термопары и превращает их в цифровые данные с его внутренним 16 -битным конвертером A/D. Данные представлены в цифровом формате, с которым другие системы управления легче работать, что позволяет обеспечить точную температурную производительность в промышленных процессах.

Обнаружение неисправности и индикация: Поступает со встроенной диагностикой, которая обнаруживает любую ошибку в его работе. На своей передней лицевой панели у него есть три светодиодных компонента: зеленый «пробег», приводящий к указанию, что устройство работает нормально, красный «сбой» привел к указанию неисправности в плате и светодиоду оранжевого «статуса», которое дает больше информации о статусе платы. Эта очень заметная система оповещения позволяет обслуживающему персоналу быстрее реагировать на проблемы на доске, что приводит к меньшему времени простоя и более быстрым исправлениям.

Установка

Монтаж стойки: GE IS200VTCCH1C предназначен для установки в стандартный слот для стойки VME. Он врезается в модульную архитектуру VME системы управления Mark VI.

Подключение: Это интерфейсы ввода/вывода с другими компонентами Mark VI для работы. Плата имеет блоки терминала, предоставленные для проводки на полевых устройствах.

Контроль: Настройка перемычки и параметры конфигурации для каждой таблицы управления должны быть в целом фиксированы в соответствии с потребностями. Это гарантирует пиковую производительность и безопасность.

Диапазон приложений

Газовые и паровые турбины:GE IS200VTCCH1C широко используется в средствах производства электроэнергии для управления газовыми и паровыми турбинами, что позволяет им функционировать в пределах желаемых параметров.

Промышленная автоматизация: Что касается точного контроля над механическими системами в здании, такие применимые применимы для химических заводов или некоторых промышленных процессов, которые зависят от турбинного механизма.

Поиск неисправностей

Визуальный осмотр:Ищите признаки физического повреждения платы, точек соединения или сожженных компонентов, особенно вблизи разъемов питания и терминалов ввода -вывода.

Проверка сигнала: Выполните диагностические проверки, чтобы убедиться, что входные и выходные сигналы, как и ожидалось. Убедитесь, что сигналы обратной связи остаются действительными.

Разработанные индикаторы состояния: Передняя панель IS200VTCCH1C имеет диагностические светодиоды, которые отображают состояние платы. Это условия неисправности, такие как светодиодный сбой или и светодиод, выходящие за пределы диапазона.

Проверка целостности разъема: Осмотрите все разъемы, чтобы убедиться, что они должным образом подключены, без каких -либо потертости или коррозии, присутствующей на проводке.

Проверка конфигурации: Проверьте настройки перемычки, а другие параметры конфигурации устанавливаются на требования к турбинной системе. Ошибки в конфигурации также могут вызвать проблемы с эксплуатацией или безопасностью.
