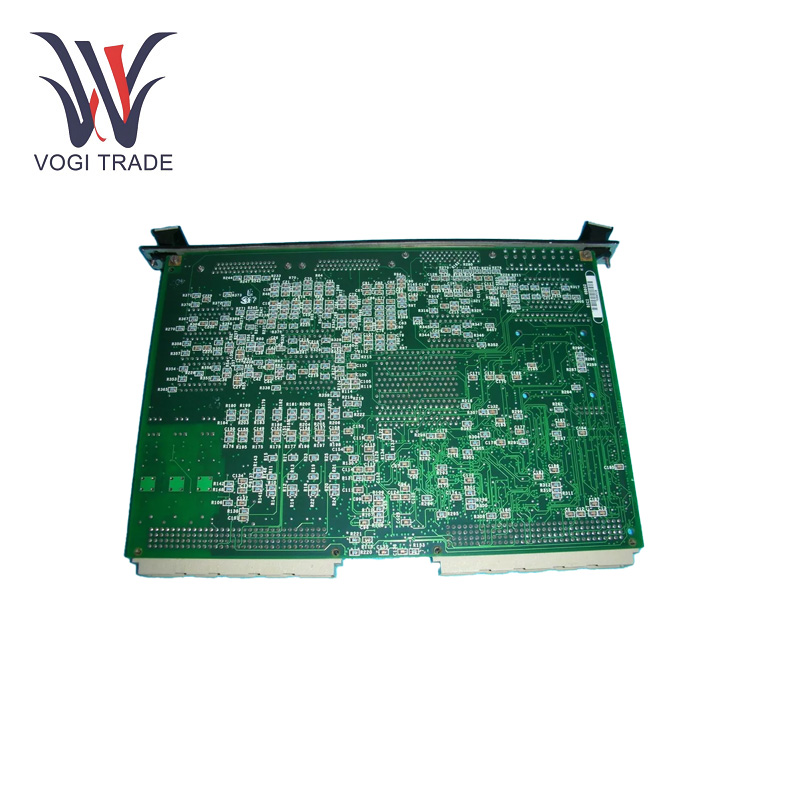

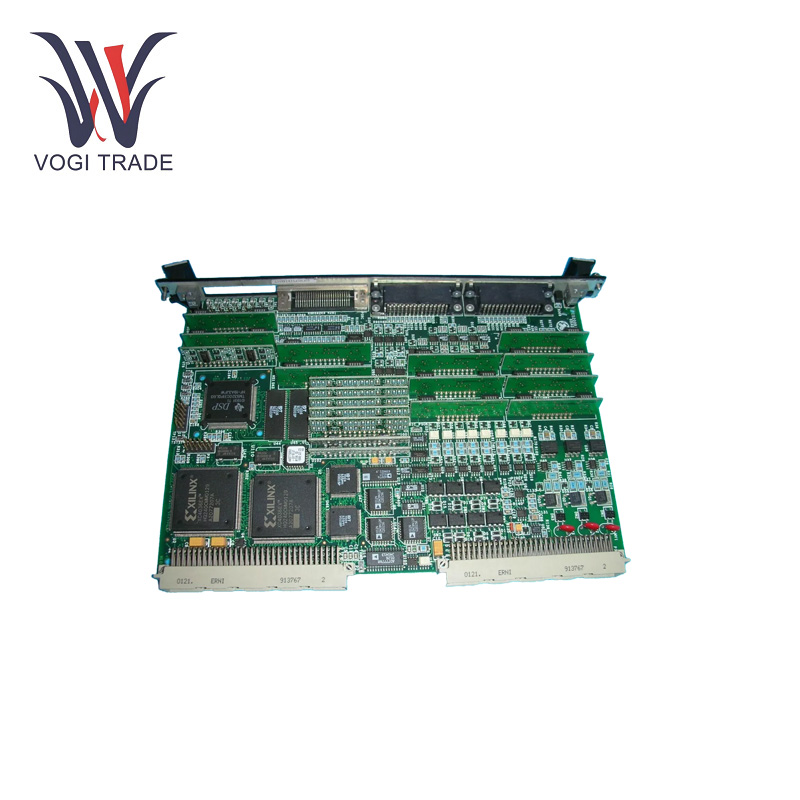

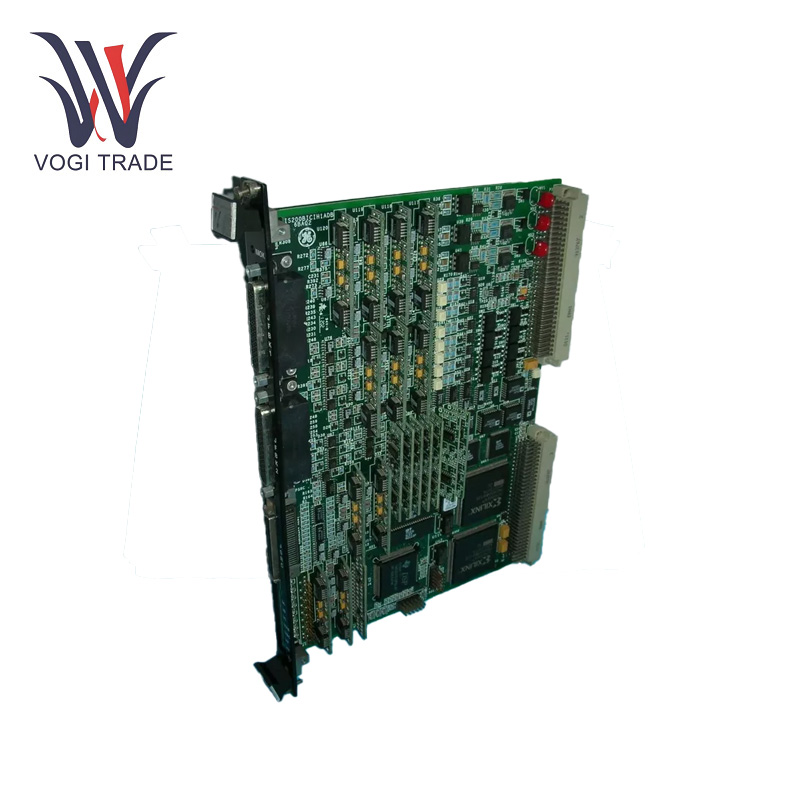

GE IS200BICIH1ADB

Параметры работы

Номинальный источник питания: 24 В постоянного тока

Диапазон рабочего напряжения: от 18 В до 32 В постоянного тока

Текущее потребление: Обычно 0,5 А при 24 В постоянного тока (зависит от конфигурации)

Типы ввода и вывода: IS200BICIH1ADB поддерживает как последовательные протоколы связи, так и протоколы связи на основе Ethernet.

Последовательная связь: Порты связи RS-232 и RS-485.

Ethernet-связь:Поддерживает высокоскоростную связь Ethernet для подключения к современным системам, требующим обмена данными в реальном времени. Поддерживаемые стандарты связи включают Modbus TCP, Profinet и Ethernet/IP.

Степень защиты (IP): Обычно IP20 (подходит для использования внутри помещений, устанавливается в корпусах или на панелях управления)

Особенности продукта

Управление интерфейсом: Интерфейс управления турбиной GE Mark VI Control — это интерфейсный мостовой контроллер для системы управления турбиной GE Mark VI. Разъемы полевого кабеля включают PF BK1, PF BK2 и PSRC для приема и передачи сигналов обратной связи и сигналов управления воротами с разных плат.

Обработка сигналов:GE IS200BICIH1ADB имеет аналоговые и цифровые входы и выходы и может обрабатывать и преобразовывать различные типы сигналов. DSPX-1000 оснащен процессором цифровых сигналов, который может быть сопроцессором для соседней платы DSPX, двумя FPGA, используемыми для логических функций, таймерами ШИМ, а также регистрами управления и состояния.

Интеграция подплаты: GE IS200BICIH1ADB имеет девятнадцать отдельных дочерних плат, припаянных к его поверхности; включая восемь модулей генераторов с двойным управлением напряжением DVA A и одиннадцать аналоговых компараторов. Например, плата DVA A обеспечивает две схемы VCO и выход, совместимый с последовательностью импульсов, а плата DVA B обеспечивает 2-полюсные VCF и VCA.

Установка

Совет людейt: GE IS200BICIH1ADB — это вариант крепления на плате, предназначенный для установки в стойку для плат серии Innovation. Разъемы объединительной панели P1 и P2), которые соединяются с объединительной платой блока управления CABP.

Установка разъема: Разъем PF BK1, разъем PF BK2, разъем PSRC и другие соответствующие разъемы устанавливаются в соответствующие разъемы или порты в соответствии с маркировкой и инструкциями.

Кабельное соединение: Используйте входные и выходные сигнальные кабели для подключения клемм устройства в соответствии со схемой подключения и инструкциями по подключению в руководстве по эксплуатации. Достаточное количество кабелей гарантирует точность соединений и исключает помехи и отключения.

Область применения

Управление газовыми и паровыми турбинами:GE IS200BICIH1ADB — это фундаментальная часть системы управления турбиной GE Mark VI, предназначенная специально для управления, защиты и мониторинга систем промышленных газовых и паровых турбин.

Электроэнергетика: В энергетике GE IS200BICIH1ADB широко используется на газовых и паротурбинных электростанциях для обеспечения безопасной и эффективной работы турбин, а также стабильности выработки электроэнергии.

Поиск неисправностей

Никакой связи или потери данных:Убедитесь, что все проводные соединения, а также последовательные кабели и кабели Ethernet надежно подключены. Убедитесь, что настройки протокола связи (IP-адрес, скорость передачи данных и т. д.)  настроены правильно. Выполните диагностику сети или проверку связи.

Неверная передача данных: Обратите внимание на деградацию последовательных портов связи и/или портов Ethernet. Все кабели должны быть надлежащим образом экранированы для устранения электромагнитных помех. При необходимости измените конфигурацию платы с помощью программного обеспечения ToolboxST.

Модуль не включается: Убедитесь, что напряжение источника питания находится в требуемом диапазоне (от 18 В до 32 В постоянного тока). Проверьте проводку и разъемы на наличие повреждений или ослабленных соединений. Установите новые предохранители или компоненты, если они сломаны.

Диагностические оповещения: Анализ неисправностей или кодов ошибок с помощью встроенных диагностических инструментов. При наличии проблем с оборудованием замените аппаратные компоненты или кабели по мере необходимости. Убедитесь, что настройки связи соответствуют способу настройки сети.
