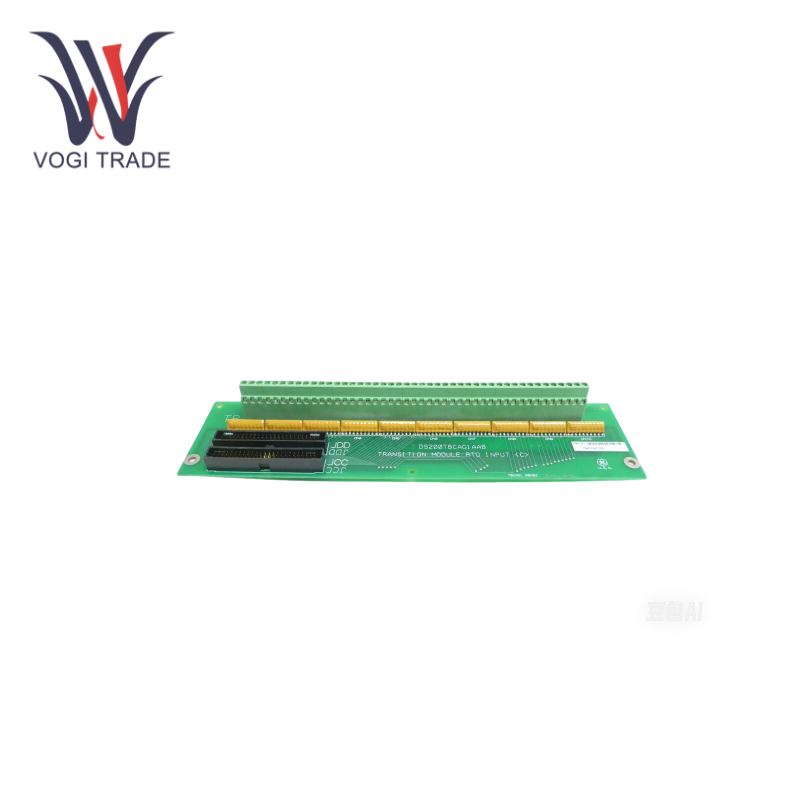

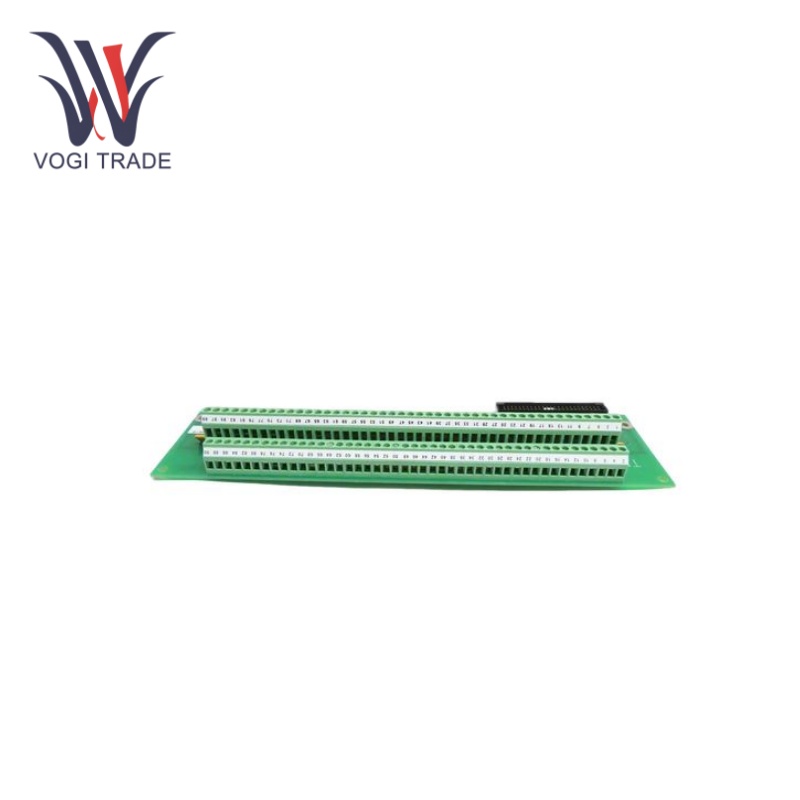

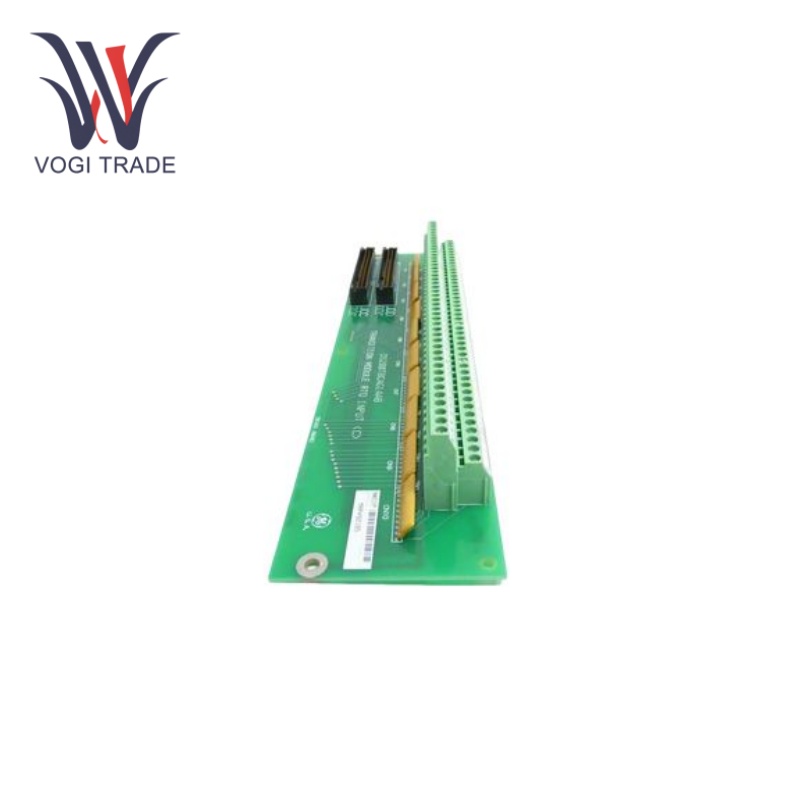

GE DS200TBCAG1AAB

Вход: 30 3-проводных входов RTD (терморезистивный датчик).

Связь: Соединение JCC и соединение JDD.

Функция продукта

РТД Трукавl: GE DS200TBCAG1AAB используется в качестве терминального модуля RTD в системе управления турбиной серии Mark V, обеспечивая точки подключения и клеммы для датчиков RTD, используемых для измерения температуры.

АналоговыйТерминал ввода/вывода Боард: GE DS200TBCAG1AAB создан как терминальный модуль RTD, но его также можно использовать в качестве клеммной колодки аналогового ввода-вывода, можно подключать и обрабатывать другие аналоговые входные и выходные сигналы.

Синьял терминал: Плата оснащена двумя клеммами 90 сигнальных линий для мониторинга и управления различными сигналами в системе управления турбиной.

Разъем: GE DS200TBCAG1AAB включает в себя два 50-контактных разъема с маркировкой JDD и JCC, обеспечивающие универсальные возможности связи для различных конфигураций системы.

Aдиапазон применения

Ген энергиирацион: GE DS200TBCAG1AAB Часто используется в системах управления газовыми турбинами в энергетическом секторе для контроля и регулирования температуры различных компонентов (включая лопатки турбины, подшипники и камеры сгорания), чтобы гарантировать безопасную и эффективную работу турбины.

Промышленная автоматизация: GE DS200TBCAG1AAB можно внедрить в дополнительные системы промышленной автоматизации, которым требуется отслеживание и управление температурой, например, на химических производствах, нефтеперерабатывающих заводах и производственных предприятиях для отслеживания температуры реакторов, печей и другого оборудования.

Поиск неисправностей

Проблемы с подключением: Проблемы с подключением разъемов JCC и JDD и клемм датчика RTD. Убедитесь, что все соединения затянуты и не имеют коррозии или повреждений. При необходимости восстановите или замените разъем или клеммы, если соединение ослаблено или повреждено.

Неисправный датчик RTD: Если показания температуры неверны или противоречивы, это может быть признаком неисправности датчика RTD. Используйте мультиметр или другое испытательное оборудование, чтобы определить правильность значения сопротивления. (Если датчик окажется неисправным, замените его.)

CОтказ платы схемы: Если после проверки соединений и датчиков модуль по-прежнему не работает должным образом, возможно, проблема связана с самой платой.

Ошибка конфигурации: Проверьте настройки конфигурации модуля и соответствующей системы управления, чтобы убедиться в их правильности. Убедитесь, что настройки перемычек и программного обеспечения или другие настройки параметров не являются неправильными и не оказывают отрицательного влияния на работу модуля.

Диагностические показатели: Посмотрите на диагностические светодиоды на наличие кодов ошибок или сообщений о состоянии, которые помогут вам точно определить проблему.
