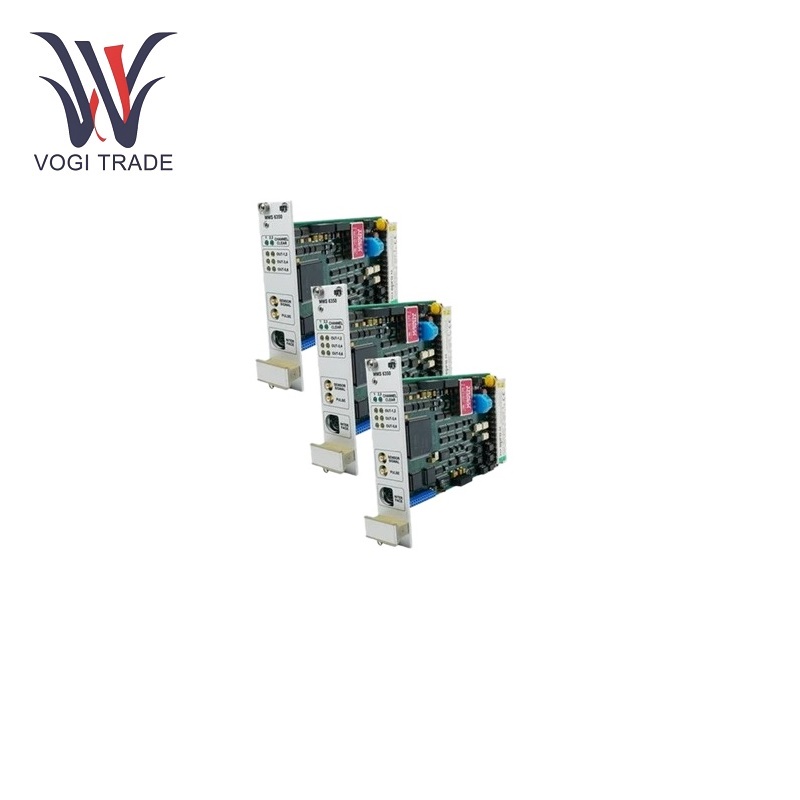

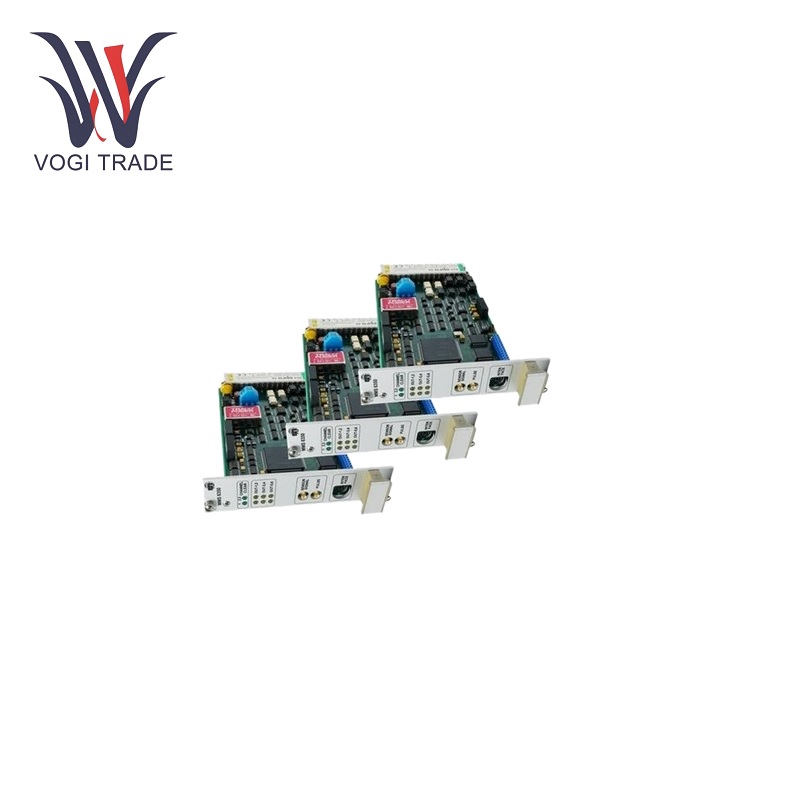

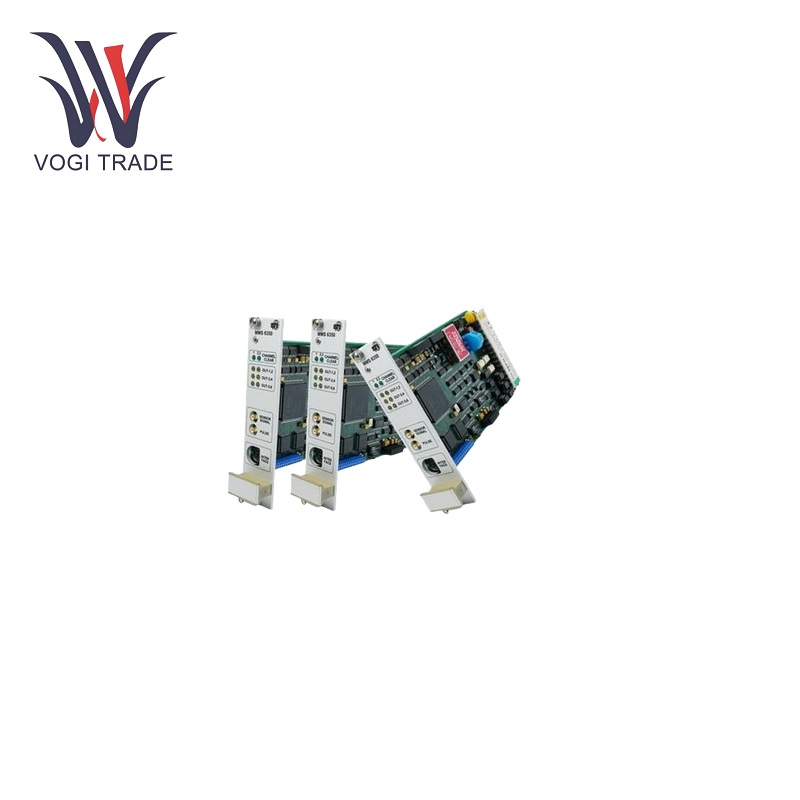

ЭПРО ММС3210

Вход датчика:Поддерживает два независимых входа датчика вихревых токов. Стандартные диапазоны измерения датчиков разных типов следующие: PR6422/… – 1 мм; PR6423/… — 2 мм; PR6424/… — 4 мм; PR6425/… — 4 мм; PR6426/… Дополнительный диапазон: 8, 12, 16 или 20 мм. Диапазон частот этих датчиков составляет 0–10 Гц, а общая погрешность линейности составляет менее 0,25%. Выходной сигнал: передатчик имеет два дополнительных сигнала 0/4–20 мА.

Текущий выход:Каждый канал используется для соответствующего входа или в качестве выхода для максимального значения двухканального измерения. Подходит для электрических ситуаций с сопротивлением до 500 Ом, предусмотрена защита от короткого замыкания и обрыва цепи. Кроме того, имеется два выхода вспомогательного напряжения (2–10 В), каждый из которых соответствует входному сигналу, для тестирования, анализа и диагностики. Другие выходы включают выход состояния «ОК» и два предельных выхода.

Источник питания:В EPRO MMS3210 используется резервный источник питания с номинальным напряжением 18…24…31,2 В постоянного тока. Схема передатчика электрически изолирована от источника питания через преобразователь постоянного тока и потребляет около 100 мА и 2,5 Вт при 24 В.

Условия окружающей среды:Датчик предназначен для работы в суровых промышленных условиях. Корпус изготовлен из коррозионностойкого алюминия, имеет степень защиты IP65 и разработан в соответствии с сертификатами DIN40050 и IEC144 CE. Он демонстрирует хорошую устойчивость к электромагнитным помехам и соответствует стандартам EN55011 и EN50082-2. Температура эксплуатации -20...+80°С, температура хранения -30...+90°С, допустимая относительная влажность 0...95% без образования конденсата. Он также может выдерживать удары силой 20G/2 мс и вибрацию 5G @ 60 Гц.

Особенности продукта

Преобразование сигнала:EPRO MMS3210 предназначен для преобразования входных сигналов двух независимых вихретоковых датчиков (PR6422/…, PR6423/…, PR6424/…, PR6425/… и PR6426/…) в два независимых выходных сигнала, пропорциональных смещению вала. Это позволяет точно измерять и контролировать осевое смещение, положение вала, тепловое расширение, радиальное смещение, положение упорного подшипника и положение клапана.

Самоконтроль:Встроенная схема «самотестирования» позволяет преобразователю постоянно контролировать сигнал датчика, соединительные провода между датчиком и модулем и напряжение питания. В случае возникновения неисправности логический выход «ОК» изменит состояние, а изменение токового выхода с 4–20 мА на 0 мА немедленно укажет на проблему.

Гибкая конфигурация:Первоначальные настройки EPRO MMS3210 можно регулировать с помощью тумблеров и поворотных переключателей. Хотя заводские настройки настроены для наиболее распространенных режимов работы, устройство также доступно для заводской настройки, что обеспечивает большую гибкость для различных приложений.

Обнаружение предела:Желтые и красные сигнальные лампы в двухканальном режиме контролируют характеристические значения каналов 1 и 2 соответственно. В одноканальном режиме можно установить ограничения: желтые индикаторы обозначают предупреждение, а красные индикаторы указывают на опасный режим. Весь диапазон составляет от 0 до предельного значения полной шкалы; это обеспечивает точный контроль и мониторинг измеренных значений.

Приложения

EPRO MMS3210 подходит для больших и малых паровых турбин, вентиляторов, воздуходувок, компрессоров, редукторов, центрифуг, насосов и угольных мельниц. Преобразователь подходит для крупного оборудования на электростанциях, нефтеперерабатывающих и химических заводах, а в сочетании с полевыми шинами, ПЛК, хост-компьютерами и сетями он может работать как автономный монитор для небольших турбомашин, имеющих всего несколько точек измерения.
